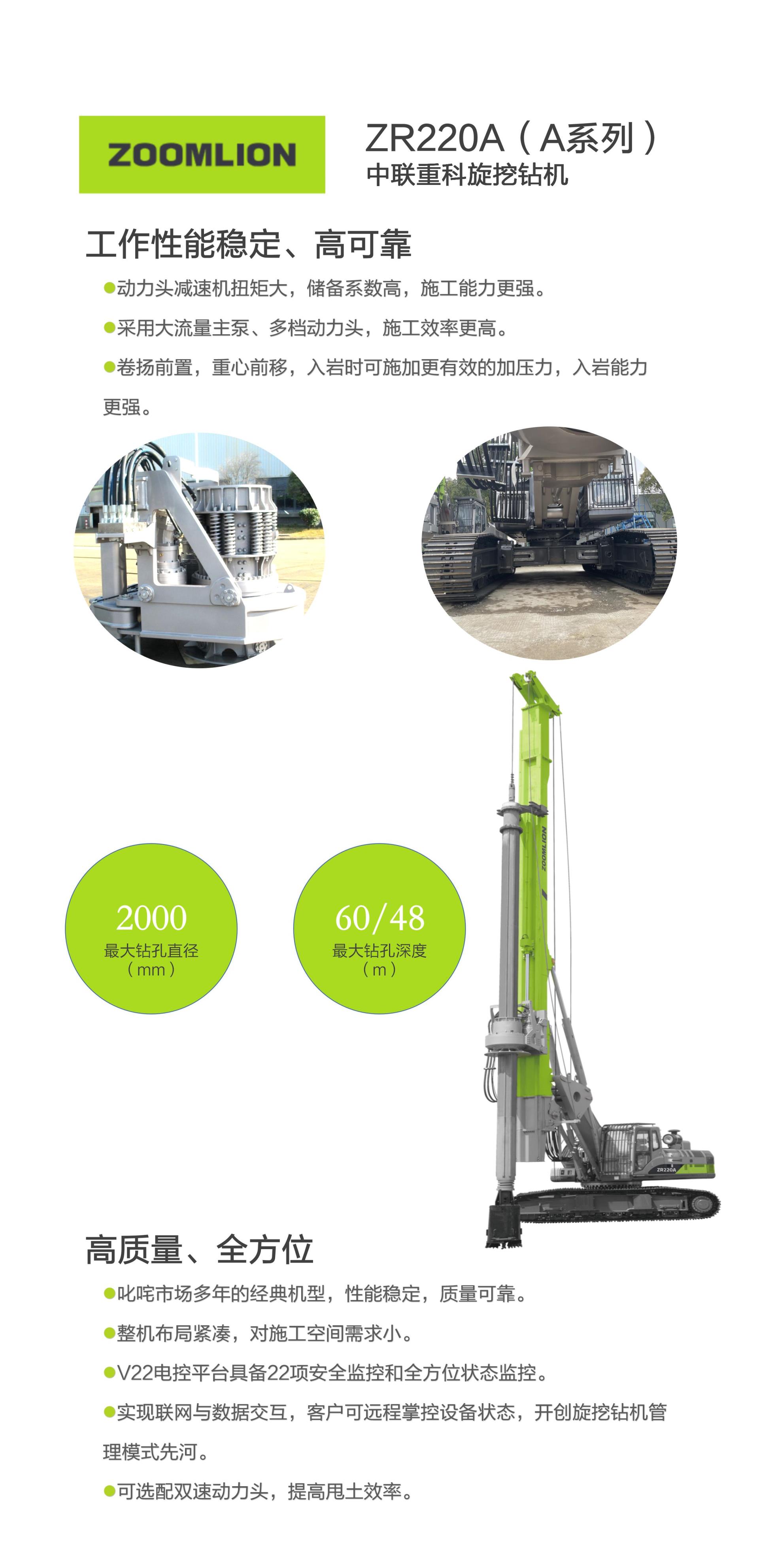

ZR220A旋挖钻机
1,叱咤市场多年的经典机型,性能稳定,质量可靠。 2,整机布局紧凑,对施工空间需求小。 3,动力头减速机扭矩大,储备系数高,施工能力更强。 4,采用大流主泵、多档动力头,施工效率更高。 5,卷扬前置,重心前移,入岩时可施加更有效的加压 力,入岩能力更强。 6 宅男视频在线,V22电控平台具备22项安全监控和全方位状态监控。 7,实现联网与数据交互,客户可远程掌控设备状态,开 创旋挖钻机管理模式先河。 8,可选配双速动力头,提高甩土效率。 。
ZR220A旋挖钻机性能参数表 | ||||||
| 主要参数 | 单位 | 数值 | 备注 | |||
| 钻孔参数 | ||||||
| **大钻孔直径 | mm | 2000 | ||||
| **大钻孔深度 | m | 60/48 | 摩阻杆/机锁杆 | |||
| 动力头 | ||||||
| **大输出扭矩 | kN.m | 240 | ||||
| 转速范围 | rpm | 6~26 | ||||
| 加压系统 | ||||||
| 加压方式 | 加压油缸 | |||||
| 加压力 | kN | 180 | ||||
| 起拔力 | kN | 200 | ||||
| **大加压行程 | mm | 5300 | ||||
| 主卷扬 | ||||||
| 卷筒结构型式 | 双层 | |||||
| **大单绳拉力 | kN | 200 | ||||
| **大速度 | m/min | 63 | ||||
| 钢丝绳直径 | mm | 28 | ||||
| 副卷扬 | ||||||
| **大单绳拉力 | kN | 90 | ||||
| **大速度 | m/min | 66 | ||||
| 钢丝绳直径 | mm | 22 | ||||
| 桅杆倾角 | ||||||
| 前/后 | ° | 5/90 | ||||
| 左/右 | ° | ±4.5 | ||||
| 发动机 | ||||||
| 发动机型号 | Cummins QSL9 | |||||
| 发动机额定功率 | kW | 242 | ||||
| 发动机排放标准 | 国Ⅲ | |||||
| 发动机排量 | L | 8.9 | ||||
| 底盘 | ||||||
| 履带外宽(**小~**大) | mm | 3100-4400 | ||||
| 履带板宽度 | mm | 800 | ||||
| 尾部回转半径 | mm | 4132 | ||||
| 整机 | ||||||
| 工作质量 | t | 73 | ||||
| **大牵引力 | kN | 423 | ||||
| **大行走速度 | km/h | 2.26 | ||||
| 整机高度 | m | 21 | ||||
可配置钻杆型号 | ||||||
| 型号 | 钻深m | 备注 | ||||
| 摩阻杆Φ440-5×13.5m | 60 | |||||
| 机锁杆Φ440-4×13.5m | 48 | 标配 | ||||
